- 產品型號：9045971
- 頻率：12.288MHZ~40.0MHZ
- 尺寸：2.0*1.6mm
- 產品介紹：2016mm體積的溫補晶振(TCXO),是目前有源晶振中體積最小的一款,產品本身帶溫度補償作用的晶體振蕩器,該體積產品最適合于GPS,以及衛星通訊系統,智能電話等多用途的高...
-

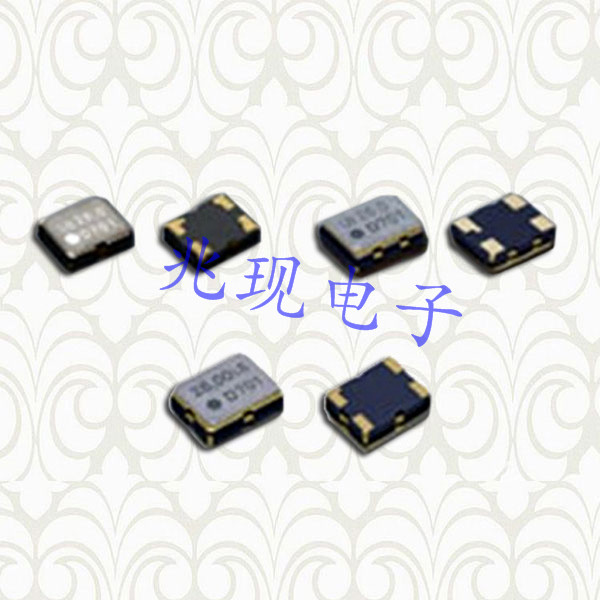

GPS晶振DSB211SLB,KDS溫補晶振,大真空有源晶振
KDS.jpg)

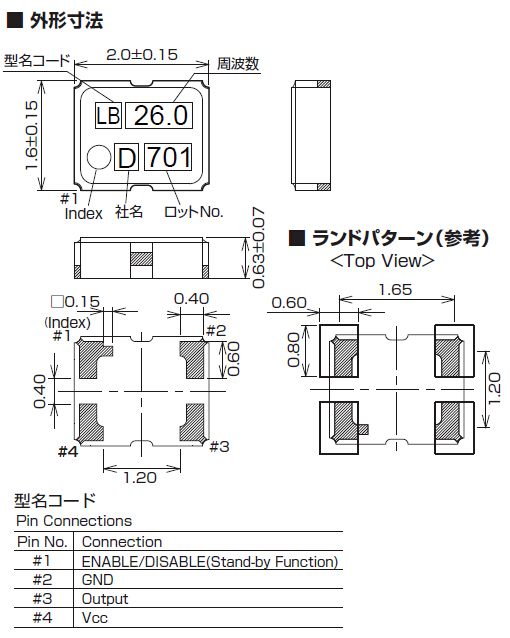

GPS晶振DSB211SLB,KDS溫補晶振,大真空有源晶振,2016mm體積的溫補晶振(TCXO),是目前有源晶振中體積最小的一款,產品本身帶溫度補償作用的晶體振蕩器,該體積產品最適合于GPS,以及衛星通訊系統,智能電話等多用途的高穩定的頻率溫度特性晶振.為對應低電源電壓的產品.(DC+1.8V ± 0.1V to +2.9V ± 0.1V 對應IC可能) 高度：最高0.8 mm,體積：0.0022 cm3,重量：0.008 g,超小型,輕型,低消耗電流,表面貼片型產品.(可對應回流焊)無鉛產品.滿足無鉛焊接的高溫回流溫度曲線要求,帶有AFC(頻率控制)功能,Enable/Disable功能,產品本身可根據使用需要進行選擇.
.jpg)
| 項目 | TCXO |
| DSB211SLB | |
| 出力周波數 | 12.288MHZ~40.0MHZ |
| 標準周波數 | 16.3676/ 16.367667/ 16.368/ 16.369/ 16.8/ 26/ 33.6 MHz |
| 電源電壓范圍 | +1.1V~+1.4V |
| 電源電壓 | ＋1.2V |
| 出力電壓 | 0.8Vp-p min |
| 出力負荷 | 10kΩ//10pF |
| 周波數安定度 | ±1.5×10−6 max. |
| 溫度特性 |
±0.5×10−6 max./ −30℃＋85℃@CDMA ±0.5×10−6 max. /−40℃＋85℃@GSM |
| 電源電壓特性 | ±0.1×10−6 max（. VCC±5%） |
| 負荷變動特性 | ±0.1×10−6 max（. 10kΩ//10pF±10%） |
| 起動時間 | 2.0ms max. |
.jpg)
Daishiku靈活地應對不斷變化的社會需求,以市場為導向的方法的核心.我們的專家人員積極參與開發新產品,滿足市場的需求,根據他們的深刻洞察消費者的需求.我們正在開發的產品與《紐約時報》及時,從較小的移動終端到下一代智能電網所代表的工業基礎設施.我們將繼續致力于從事研究和開發高質量的石英裝置.
.jpg)
常溫電阻特性主要是中心值與穩定性.電阻中心值與控制上限的距離與產品的合格率息息相關,在測試系統中可以用平均值代替中心值,一般要求產品平均值是控制上限的50%左右.做制程改善時重點關注點膠與污染.芯片不良在電阻大這一不良項中出現次數會比較多,特別是新的芯片供貨商或開發新頻點時.
境保護方針.jpg)
DAISHINKU組有助于創建一個通過環境保護活動逐步發展中社會與環境的和諧.
