- 產品型號：43840062
- 頻率：190-1250KHZ
- 尺寸：7.0x9.0mm詳情請瀏覽PDF
- 產品介紹：陶瓷諧振器,CRB455E晶振,遙控器晶振,千赫茲壓電陶瓷諧振器片狀型產品,一般應用于標準頻率公差型電子產品,利用本公司獨創的封裝技術,實現了千赫頻率“陶瓷諧振器”...
-

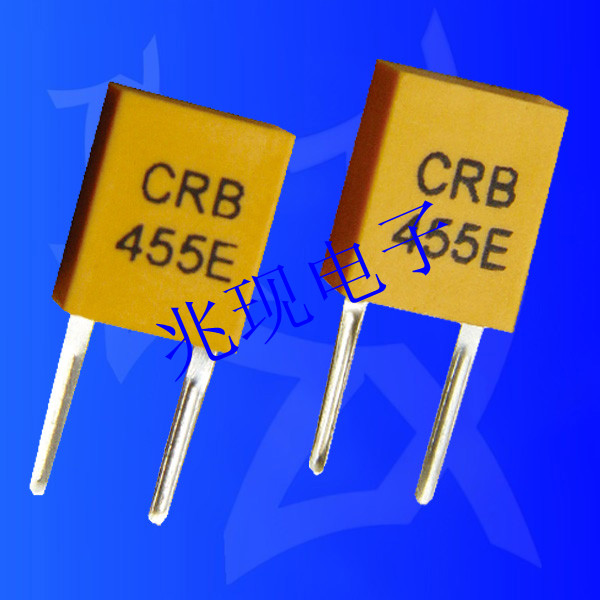

陶瓷諧振器,陶瓷濾波器,遙控器晶振,CRB455E晶振
.jpg)
| 陶瓷諧振器產品測試規格 | 455KHz±0.3% | ||
| 陶瓷晶振：測試 MEASUREMENT | |||
| 1 |
測試條件 MEASUREMENT CONDITION |
參考溫度應為25℃±2℃除非結果有不正確時，測量溫度范圍應在5℃~35℃中進行。 The reference temperature shall be25℃±2℃，The measurement shall be performed at the temperature range of 5℃~35℃ unless otherwise the result is doubtful。 |
|
| 2 |
電路和儀器測試 Measurement Circuit and Equipment |
振蕩頻率應由圖1所示之標準測試電路測試，諧振阻抗應由HP8751A網絡分析儀測試 The standard test circuit as shown in Fig.1Resonant impedance shall be measured by HP8751A Network Analyzer shall measure oscillating frequency. |
|
|
3 |
測試電路 MEASUREMNT CIRCUIT |
 Clc2：101pfIC：1/6CD4069UBEX2 R：1MΩ X：Ceramic Resonator VDD：+5V |
|
| ITEM | SPECIFICATION | ||
| 振動頻率變化 Osculation Frequency change | △F/FO≤0.3%MAX | ||
| 諧振阻抗 Resonant Impedance | △Zr≤5Vro | ||
| 耐壓 WITHSANDING VOITANGE | 100VDC | ||
品特點分隔圖片(1).jpg)
陶瓷諧振器,CRB455E晶振,遙控器晶振,千赫茲壓電陶瓷諧振器片狀型產品,一般電子產品用標準頻率公差型,利用本公司獨創的封裝技術,實現了千赫頻率“陶瓷諧振器”.該系列產品可在很寬溫度范圍內和長期老化過程中保持穩定,非常適合用于微型遙控裝置和AV模塊中.以下是CRB陶瓷系列KHZ晶振產品特點: 該系列產品可采用回流焊接,并且可以選擇插件以及貼片模式使用自動貼片機器焊接安裝.產品無需做調整即可用于線路振蕩電路,微處理器時鐘發生器,成熟的產品被廣泛應用到家用電器遙控產品,DVD,電視機等系列產品.
