- 產品型號：66865825
- 頻率：24.0MHZ
- 尺寸：10.0X10.0mm詳情請瀏覽PDF
- 產品介紹：陶瓷諧振器,陶瓷晶振,24.0MHZ晶振,ZTA晶振,隨著電子整機向數字化,高頻化,多功能化和薄,輕,小,便攜式的方向發展,壓電陶瓷頻率器件正面臨著前所未有的挑戰,SMD式,高...
-

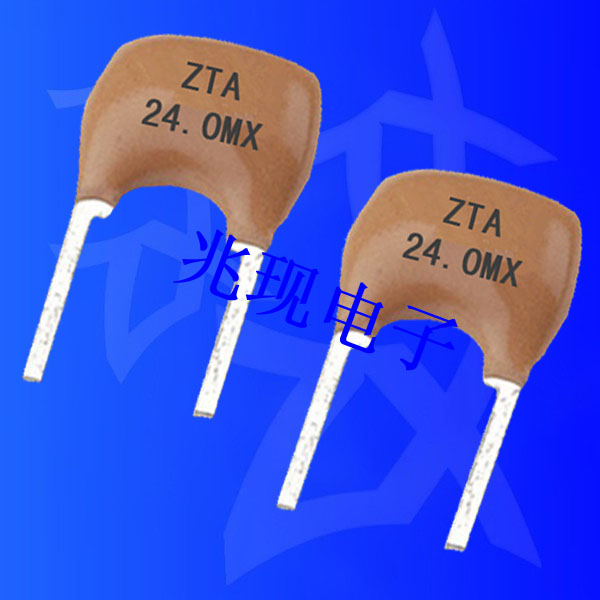

陶瓷諧振器,陶瓷晶振,24.0MHZ晶振,ZTA晶振
.jpg)
| 陶瓷晶振產品測試規格 | 24.00MHz±0.3% | ||
| 壓電陶瓷晶振：測試 MEASUREMENT | |||
| 1 |
測試條件 MEASUREMENT CONDITION |
參考溫度應為25℃±2℃除非結果有不正確時，測量溫度范圍應在5℃~35℃中進行。 The reference temperature shall be25℃±2℃，The measurement shall be performed at the temperature range of 5℃~35℃ unless otherwise the result is doubtful。 |
|
| 2 |
電路和儀器測試 Measurement Circuit and Equipment |
振蕩頻率應由圖1所示之標準測試電路測試，諧振阻抗應由HP8751A網絡分析儀測試 The standard test circuit as shown in Fig.1Resonant impedance shall be measured by HP8751A Network Analyzer shall measure oscillating frequency. |
|
|
3 |
測試電路 MEASUREMNT CIRCUIT |
 Clc2：15pfIC：TC74HCU04P R：1MΩ X：Ceramic Resonator VDD：+5V |
|
| ITEM | SPECIFICATION | ||
| 振動頻率變化 Osculation Frequency change | △F/FO≤0.3%MAX | ||
| 諧振阻抗 Resonant Impedance | △Zr≤5Vro | ||
| 耐壓 WITHSANDING VOITANGE | 100VDC | ||
.jpg)
ZTA陶瓷晶振,陶瓷諧振器,24.0MHZ晶振,隨著電子整機向數字化,高頻化,多功能化和薄,輕,小,便攜式的方向發展,壓電陶瓷頻率器件正面臨著前所未有的挑戰,SMD式,高頻化已成為壓電陶瓷頻率器件的主流發展方向.本公司ZTA陶瓷諧振器,頻率范圍在 2.0MHz 至 60.00 MHz,頻率公差值為 ±0.5％,±0.3％.因 ZTA 陶瓷諧振器是以厚度振蕩的壓電陶瓷諧振器,故尺寸會因頻率不同而不同.ZTA二腳陶瓷晶振產品系列可用于振蕩電路設計,無需外部負載電容器,既獲得了高密度安裝,又降低了成本.產品被廣泛應用到數碼電子產品,家用電器,無線發射器,調音線控制板,單片機,電腦鼠標,電腦鍵盤,遙控器,游戲產品等消費類電子產品.
.jpg)
