- 產品型號：828688
- 頻率：3.58MHZ
- 尺寸：10.0X7.5mm詳情請瀏覽PDF
- 產品介紹：陶瓷諧振器,壓電陶瓷晶振,ZTT3.58M晶振,ZTT系列是在原有的ZTA晶振內部添加了內置負載電容,引線腳于原來的二腳演變成三腳直插式,這樣一來減去了外部線路設計時可以...
-

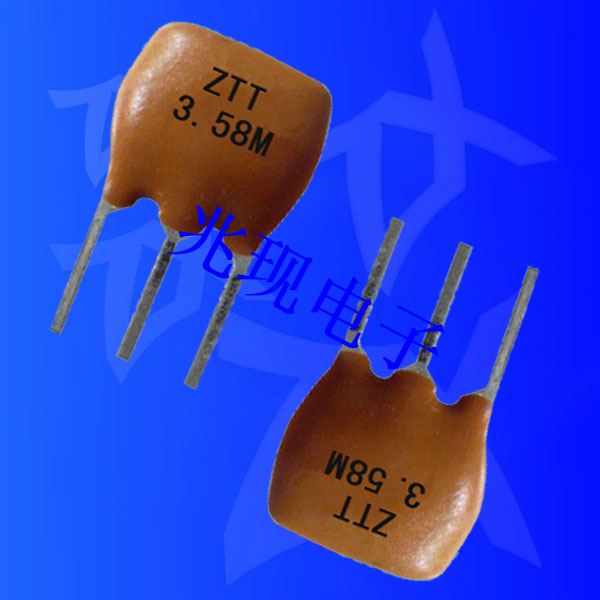

陶瓷諧振器,壓電陶瓷晶振,ZTT3.58M晶振
.jpg)
| 壓電陶瓷諧振器產品測試規格 | 3.58MHz±0.3% | ||
| 陶瓷晶振：測試 MEASUREMENT | |||
| 1 |
測試條件 MEASUREMENT CONDITION |
參考溫度應為25℃±2℃除非結果有不正確時，測量溫度范圍應在5℃~35℃中進行。 The reference temperature shall be25℃±2℃，The measurement shall be performed at the temperature range of 5℃~35℃ unless otherwise the result is doubtful。 |
|
| 2 |
電路和儀器測試 Measurement Circuit and Equipment |
振蕩頻率應由圖1所示之標準測試電路測試，諧振阻抗應由HP8751A網絡分析儀測試 The standard test circuit as shown in Fig.1Resonant impedance shall be measured by HP8751A Network Analyzer shall measure oscillating frequency. |
|
|
3 |
測試電路 MEASUREMNT CIRCUIT |
 Clc2：30pfIC：1/6CD4069UBEX2 R：1MΩ X：Ceramic Resonator VDD：+5V |
|
| ITEM | SPECIFICATION | ||
| 振動頻率變化 Osculation Frequency change | △F/FO≤0.3%MAX | ||
| 諧振阻抗 Resonant Impedance | △Zr≤5Vro | ||
| 耐壓 WITHSANDING VOITANGE | 100VDC | ||
.jpg)
陶瓷諧振器,壓電陶瓷晶振,ZTT3.58M,ZTT陶瓷系列是在原有的ZTA晶振內部添加了內置負載電容,引線腳于原來的二腳演變成三腳直插式,這樣一來減去了外部線路設計時可以省去電容部分,大大減少了線路空間,且可減少元器件的數量,增加穩定性,減小尺寸,為電路設計者們提供了非常的方便,并且外形尺寸也沒有太大的改變.此規格的頻率范圍在 2.0 MHz 至 60.00 MHz,頻率公差為 ±0.5%,±0.3%.
ZTT三腳陶瓷晶振產品系列可用于振蕩電路設計,使用ZTT陶瓷振蕩子無需外部負載電容器,既獲得了高密度安裝,又降低了成本.產品被廣泛應用到數碼電子產品,家用電器,無線發射器,調音線控等電子產品.
