- 產品型號：3444359
- 頻率：4.00MHZ
- 尺寸：10.0X7.5mm詳情請瀏覽PDF
- 產品介紹：陶瓷諧振器,陶瓷晶振,控制板晶振,ZTT4.00MG晶振,兆現電子陶瓷晶振插件二腳與三腳陶瓷晶振,跟貼片晶振的區別在于SMD是編帶方式包裝,焊接方面支持表面貼裝,可對應產...
-

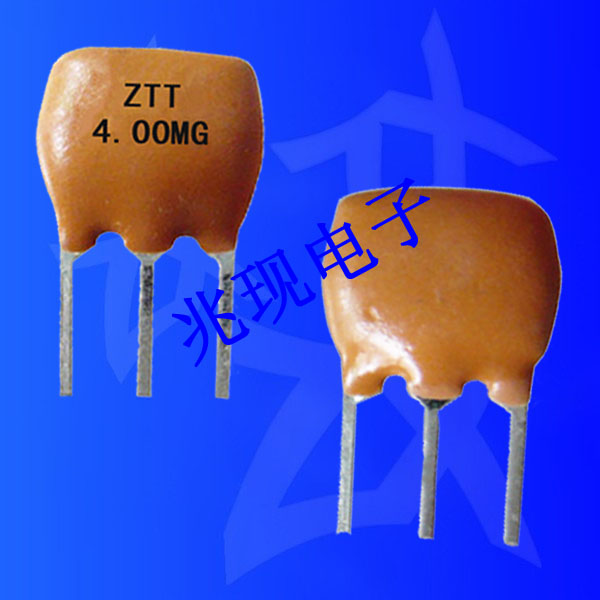

陶瓷諧振器,陶瓷晶振,控制板晶振,ZTT4.00MG晶振
.jpg)
| 陶瓷晶振產品測試規格 | 4.00MHz±0.3% | ||
| 陶瓷諧振器：測試 MEASUREMENT | |||
| 1 |
測試條件 MEASUREMENT CONDITION |
參考溫度應為25℃±2℃除非結果有不正確時，測量溫度范圍應在5℃~35℃中進行。 The reference temperature shall be25℃±2℃，The measurement shall be performed at the temperature range of 5℃~35℃ unless otherwise the result is doubtful。 |
|
| 2 |
電路和儀器測試 Measurement Circuit and Equipment |
振蕩頻率應由圖1所示之標準測試電路測試，諧振阻抗應由HP8751A網絡分析儀測試 The standard test circuit as shown in Fig.1Resonant impedance shall be measured by HP8751A Network Analyzer shall measure oscillating frequency. |
|
|
3 |
測試電路 MEASUREMNT CIRCUIT |
 Clc2：30pfIC：1/6CD4069UBEX2 R：1MΩ X：Ceramic Resonator VDD：+5V |
|
| ITEM | SPECIFICATION | ||
| 振動頻率變化 Osculation Frequency change | △F/FO≤0.3%MAX | ||
| 諧振阻抗 Resonant Impedance | △Zr≤5Vro | ||
| 耐壓 WITHSANDING VOITANGE | 100VDC | ||
.jpg)
壓電陶瓷諧振器,ZTT4.00MG,控制板晶振,兆現電子陶瓷晶振插件二腳與三腳陶瓷晶振,跟貼片晶振的區別在于SMD是編帶方式包裝,焊接方面支持表面貼裝,可對應產品應用到自動貼片機高速安裝,是指晶振內部本身有自帶負載電容的陶瓷諧振器,“壓電陶瓷”,與CR,LC電路不同,陶瓷振蕩子利用的是機械諧振而不是像壓電石英晶體一樣電諧振的方式起振.這意味著它基本上不受外部電路或電源電壓波動的影響.從而可以制作成無需調整的高度穩定的振蕩電路.作為微處理器在電路中使時鐘振蕩器的匹配最適合的元件,并且得到了廣泛應用.
ZTT三腳陶瓷諧振器產品系列可用于振蕩電路設計,無需外部負載電容器,既獲得了高密度安裝,又降低了成本.產品被廣泛應用到數碼電子產品,家用電器,無線發射器,調音線控等電子產品.
.jpg)
