- 產品型號：3460272
- 頻率：2.0MHZ~80.0MHZ

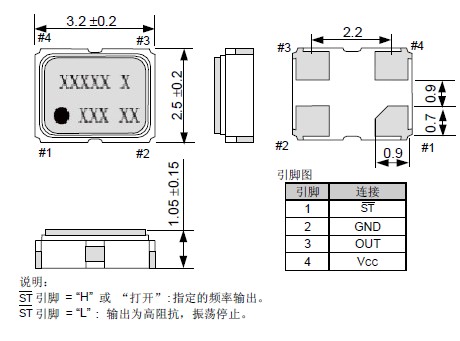

- 尺寸：3.2*2.5mm
- 產品介紹：3225mm體積石英晶體振蕩器,超小型,輕型貼片晶振,特別適用于目前高速發展的高端電子數碼產品.低消耗電流,高穩定性,精度高,低抖動,低功耗,覆蓋頻率范圍寬,主要應用于...
-

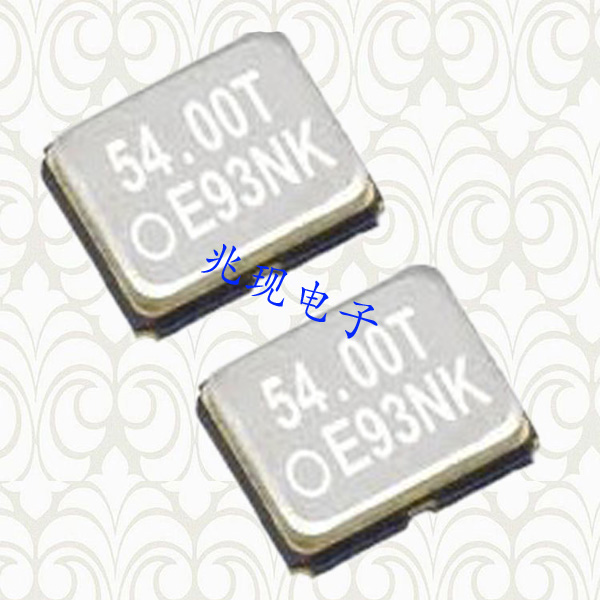

智能手機SG-310,普通有源晶振,愛普生晶振
智能手機SG-310,普通有源晶振,愛普生晶振,3225mm體積石英晶體振蕩器,超小型,輕型貼片晶振,特別適用于目前高速發展的高端電子數碼產品.低消耗電流,高穩定性,精度高,低抖動,低功耗,覆蓋頻率范圍寬,主要應用于無線通信,智能手機,筆記本電腦,藍牙,數碼相機,WLAN網絡等產品,符合RoHS/無鉛.
.jpg)
| 項目 | 符號 | 規格說明 | 條件 | |||||
|---|---|---|---|---|---|---|---|---|
| SG-310 SEF | SG-310 SDF | SG-310 SCF | SG-310 SDN | SG-310 SCN | ||||
| 輸出頻率范圍 | f0 | 2.000MHz ～ 48.000MHz | 3.000MHz ～80.000MHz | |||||
| 電源電壓 | VCC |
1.8V Typ. 1.6V ～2.2V |
2.5V Typ. 2.2V ～ 3.0V |
3.3V Typ. 2.7V ～ 3.6V |
2.5V Typ. 2.2V ～ 2.7V |
3.3V Typ. 2.7V ～ 3.6V |
||
| 儲存溫度 | T_stg | -40°C ～ +125°C | 裸存 | |||||
| 工作溫度 | T_use | -40°C ～ +85°C | ||||||
| 頻率穩定度 | f_tol | B: ±50 × 10-6, C: ±100 × 10-6 | -20°C ～ +70°C | |||||
| L: ±50 × 10-6, M: ±100 × 10-6 | -40°C ～ +85°C | |||||||
| - |
D:±20 × 10-6 S:±25 × 10-6 |
-20°C ～ +70°C | ||||||
| - | R:±25 × 10-6 | -30°C ～ +85°C | ||||||
| - | P:±20 × 10-6 | -30°C ～ +85°C | ||||||
| - | J:±25 × 10-6 | -40°C ～ +85°C | ||||||
| 功耗 | ICC | 1.5mA Max. | 1.5mA Max. | 1.5mA Max. | 4.0mA Max. | 5.0mA Max. |
無負載條件, 2MHz ≤ f0 ≤ 4MHz |
|
| 1.5mA Max. | 1.5mA Max. | 2.0mA Max. |
無負載條件, 4MHz < f0 ≤ 8MHz |
|||||
| 1.5mA Max. | 2.0mA Max. | 2.5mA Max. |
無負載條件, 8MHz < f0 ≤ 16MHz |
|||||
| 2.0mA Max. | 2.0mA Max. | 2.5mA Max. |
無負載條件, 16MHz < f0 ≤ 25MHz |
|||||
| 2.0mA Max. | 2.5mA Max. | 3.5mA Max. |
無負載條件, 25MHz < f0 ≤ 33MHz |
|||||
| 3.0mA Max. | 3.5mA Max. | 4.5mA Max. |
無負載條件, 33MHz < f0 ≤ 48MHz |
|||||
| - | 6.0mA Max. | 7.0mA Max. |
無負載條件, 48MHz |
|||||
| 待機電流 | I_std |
0.7μA Max. (0.2μA Typ.) |
1.5μA Max. (0.5μA Typ.) |
2.0μA Max.(1.0μA Typ.) | 10µA Max. | |||
| 占空比 | SYM | 45% ～55% | 45% ～55% | 45% ～55% | 45% ～ 55% | 2MHz ≤ f0≤16MHz |
50% VCC極 L_CMOS ≤ 15pF |
|
| 40% ～60% |
16MHz |
|||||||
| 40% ～60% |
40MHz |
|||||||
| 輸出電壓 | VOH | 90% VCC Min. | IOH=-3mA | |||||
| VOL | 10% VCC Max. | IOL=3mA | ||||||
|
輸出負載條件 （CMOS） |
L_CMOS | 15pF Max. | ||||||
| 輸入電壓 | VIH | 80% VCC Min. | 70% VCC Min. | |||||
| VIL | 20% VCC Max. | 30% VCC Max. | ||||||
| 上升/下降時間 | tr / tf | 4ns Max. |
20% VCC ～ 80% VCC極, L_CMOS=15pF |
|||||
| 振蕩啟動時間 | t_str | 10ms Max. | 2ms Max. | 在90% VCC 時，所需時間為0秒 | ||||
| 頻率老化 | f_aging | ±5 × 10-6 / year Max. | ±3 × 10-6 / year Max. |
+25°C,第一年, VCC=1.8V, 2.5V, 3.3V |
||||
| - | ±10 × 10-6 Max. | +25°C,10年 | ||||||
.jpg)
日本精工愛普生接受了中國蘇州政府2007 年的招商引資,命名為【愛普生拓優科夢水晶元器件(蘇州)有限公司】 愛普生拓優科夢（Epson Toyocom）是精工愛普生株式會社與愛普生（中國）有限公司共同投資成立的有限責任公司（外商合資）.目前注冊資本2500萬美金.現員工人數：1500人.主要從事壓電石英晶體系列產品的生產,投資初期主要生產32.768KHZ系列產品,從2009年起32.768K系列產品轉向馬來西亞量產.蘇州愛普生工廠就以生產高端的石英晶體振蕩器為主,普通石英晶體諧振器為輔.
.jpg)
石英晶體的驅動功率是指石英晶體共振子的消耗功率. 一般是以微瓦(microwatt)表示. 振蕩線路的設計上必須提供適當的功率讓石英晶體共振子開始起振并維持振蕩. 石英晶體的振蕩是屬于物理上的高頻機械振動, 振蕩時的電氣阻抗值約在10~100奧姆以下( 依頻率范圍及尺寸大小有差異).
