- 產品型號：16049728
- 頻率：32.76832.768KHz

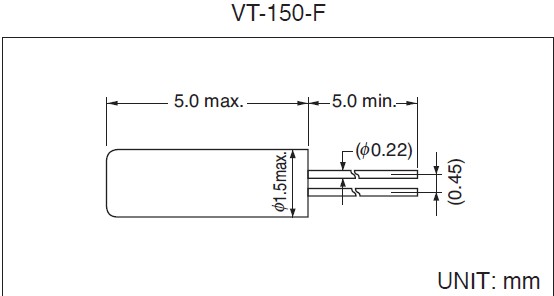

- 尺寸：1.5*5.0mm
- 產品介紹：小型,薄型,輕型的插件音叉型晶體諧振器,具有優良的耐熱性,耐環境特性,可發揮優良的電氣特性,符合RoHS規定,滿足無鉛焊接的回流溫度曲線要求...
-

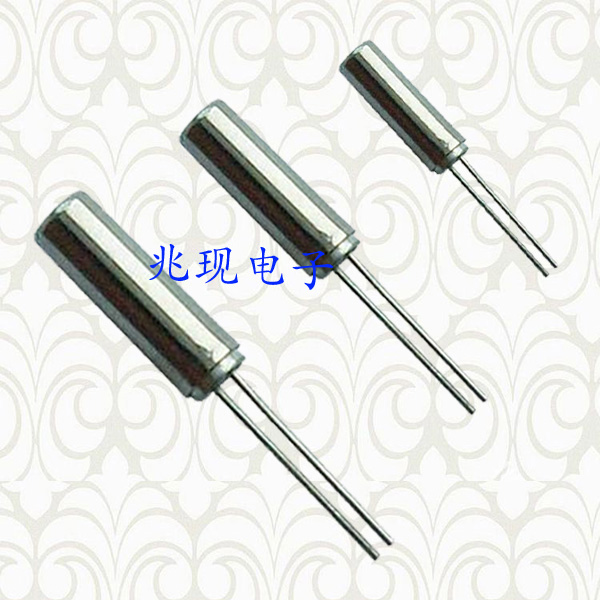

精工VT-150-F諧振器,音叉石英晶振,移動通信領域專用晶振
精工VT-150-F諧振器,音叉石英晶振,移動通信領域專用晶振,小型,薄型,輕型的插件音叉型晶體諧振器,具有優良的耐熱性,耐環境特性,可發揮優良的電氣特性,符合RoHS規定,滿足無鉛焊接的回流溫度曲線要求.符合無鉛標準,滿足無鉛焊接的回流溫度曲線要求,金屬外殼的石英晶振使得產品在封裝時能發揮比陶瓷晶振外殼更好的耐沖擊性能.
.jpg)
| 項目 | 符號 | VT-150-F/VT-200-F | 條件 |
| 標準頻率 | f_nom | 32.768kHz | |
| 頻率公差 | f_tol | （±5×10-6）,±10×10-6,±20×10-6 | |
| 拐點溫度 | Ti | +25 ± 5℃ | |
| 二次溫度系數 | B | （-3.5±0.8）×10-8/℃2 Max | |
| 負載容量 | CL | 4.5 to 12.5pF | |
| 串聯電阻 | R1 | 30 kΩ/50 kΩ | |
| 最大激勵功率 | DLmax | 1 μW | |
| 激勵功率 | DL | 0.1 μW | |
| 并列電容 | Co | 0.9pF typ. | |
| 頻率老化 | f_age | ±5 × 10-6 | 25℃ ± 3℃,第一年 |
| 工作溫度 | T_use | -10℃ ~ +60℃ | |
| 儲存溫度 | T_stg | -30℃ ~ +70℃ | 單品裸存 |
.jpg)
精工石英晶振,以優質的質量體系占領晶體行業市場,精工產品具有體型小,耐溫高,性能優越,厚度薄,重量輕等特點 ,符合歐盟的環保要求規定,滿足無鉛焊接的高溫回流溫度曲線要求,金屬外殼的封裝使得產品在封裝時能發揮比陶瓷諧振器外殼更好的耐沖擊性,選擇精工產品,締造精工品質.
.jpg)
.png)
在(圖)中, CL=24 pF 時的頻率敏感度是10 ppm/pF, 及CL=10 pF時的頻率敏感度是20 ppm/pF. 在并聯線路中, 負載電容越小, 頻率對負載電容變化的敏感度越高. 相反的, 負載電容越大, 頻率對負載電容變化的敏感度越低. 這就是石英晶體共振子用于VCXO線路上時, 線路設計上會選用較小負載電容. 反之, 在要求較準確的頻率信號時, 線路設計上會選用較高的負載電容.
精工株式會社制定環境目標,有計劃地確認實行結果,進而得到持續的改善.遵守日本國內和世界各國的環境相關法規、條例以及業界的工作事項,致力于預防環境污染.與公司員工共享環境問題的動向和公司的環境方針,促進對環境活動的理解和參加.向公司外宣傳有關環境問題的方針和活動力圖加深與社會的溝通.
.jpg)
