AK5DBF1-125.0000 5032 XO LVDS 2.5V 25PP -40+85六腳差分晶振
有源差分晶振怎么區分LVDS、LVPECL、HCSL、CML輸出模式
差分信號,差分信號的定義關于差分晶振的LVDS、LVPECL、HCSL、CML模式介紹及其相互轉換
所謂差分信號,即使用兩個物理量之間的數值差異來表示一個信號.從嚴格意義上來講,所有電壓信號都是差分的,因為一個電壓只能是相對于另一個電壓而言的.
如果在一個電路系統中,Abracon有源貼片晶振將系統的"地"作為系統電壓的基準點.若使用某一條傳輸線相較系統電壓基準點的電壓差表示待傳輸的信號,我們稱這個信號為單端信號.若我們使用某一對傳輸線之間的電壓差用于表示待傳輸信號,則我們稱該型號為差分信號.
差分信號的優點
1.差分信號的第一個好處是,因為你在控制"基準"電壓,所以能夠很容易地識別小信號.在一個地做基準,單端信號方案的系統里,測量信號的精確值依賴系統內“地”的一致性.信號源和信號接收器距離越遠,他們局部地的電壓值之間有差異的可能性就越大.從差分信號恢復的信號值在很大程度上與'地”的精確值無關,而在某一范圍內.
2.差分信號的第二個主要好處是,它進口晶振對外部電磁干擾(EMIQ)是高度免疫的.一個干擾源幾乎相同程度地影響差分信號對的每一端.既然電壓差異決定信號值,這樣將忽視在兩個導體上出現的任何同樣干擾.除了對干擾不大靈敏外,差分信號比單端信號生成的EMI還要少.
3.差分信號提供的第三個好處是,在一個單電源系統,能夠從容精確地處理!雙極"信號.為了處理單端,單電源系統的雙極信號,我們必須在地和電源干線之間某任意電壓處(通常是中點)建立一個虛地.石英晶振用高于虛地的電壓來表示正極信號,低干虛地的電樂來表示負極信號.接下來,必須把虛地正確地分布到整個系統里.而對于差分信號,不需要這樣一個虛地,這就使我們處理和傳播雙極信號有一個高逼真度,而無須依賴虛地的穩定性.
美國艾博康Abracon晶振,差分晶振,有源晶體振蕩器

差分晶振的定義
·所謂差分晶振,顧名思義,就是輸出是差分信號的晶振.差分晶振是指輸出差分信號的晶振,通過使用2種相位彼此完全相反的信號,貼片晶振從而消除了共模噪聲,從而實現一個更高性能的系統.
差分晶振的選擇
選擇差分晶振,首先要確認好頻率,然后是電壓,時鐘邏輯類型,封裝體積,工作溫度以及頻率穩定度(精度ppm).
.目前常用的LVDS差分晶振時鐘邏輯類型有LVDS,LVPECL,HCSL,CML四種類型.
·目前市場主流差分晶振都是6腳貼片封裝,常見的尺寸有7050(7.0*5.0mm),5032(5.0*3.2mm),3225(3.2*2.5mm)
差分品振信號模式
時鐘邏輯類型有LVDS,LVPECL,HCSL,CIL四種類型,每種邏輯類型具有不同的共模電壓和擺幅電平.美國艾博康Abracon晶振,差分晶振,有源晶體振蕩器

低壓,正參考,發射極耦合邏輯(LVPECL)
.低壓,正參考,射極耦合邏輯(LVPECL)源自發射極耦合邏輯(ECL),采用正電源.LVPECL輸入是具有高輸入阻抗的電流開關差分對.輸入共模電壓應約為Vcc-1.3V,用于具有內部自偏置或外部偏置的工作余量.
LVPECL輸出由差分對放大器組成,石英晶體振蕩器驅動一對射極跟隨器(或開放發射器).輸出射極跟隨器應在“有效“區域內工作,始終具有直流電流.OUT+的輸出引腳和OUT-通常連接到差分傳輸線(Z0=1000)或單端傳輸線(Z0=500)用于阻抗匹配,LVPECL輸出的正確終端為50Q至Vcc-2V和OUT+/0UT-通常為Vcc-1.3V,導致近似的直流電流為14mA.
另一種LVPECL輸出終止的方法是溫補晶振提供142Q電陽到GND,為LVPECL輸出提供直流偏置,并為GND提供直流電流路徑.由于LVPECL輸出共模電壓為Vcc-1.3V,因此直流偏置電阻可以通過假設直流電流為14mA(R=Vcc-1.3V/14mA)來選擇,導致Vcc-3.3V的R=142Q(1500也可以工作).美國艾博康Abracon晶振,差分晶振,有源晶體振蕩器

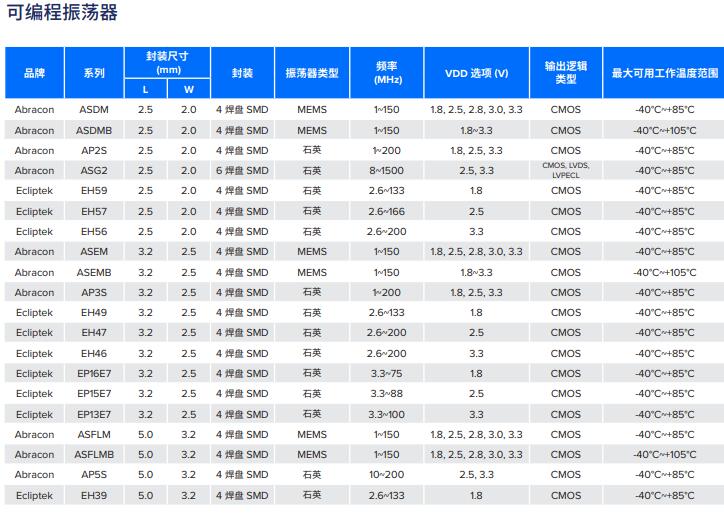

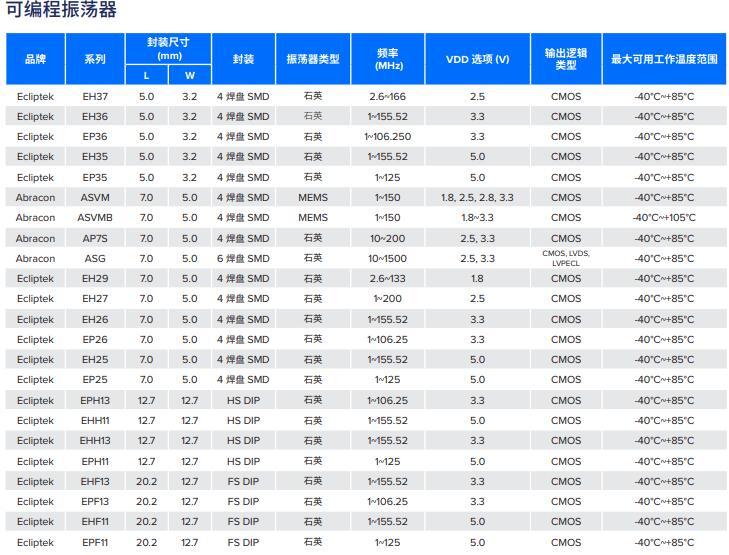

晶振編碼	晶振品牌	有源晶振	溫度	輸出	電壓	頻差	尺寸
AK5DBF1-122.8800T2	Abracon	XO (Standard)	-40℃ ~ 85℃	LVDS	2.5V	±25ppm	5.00mm x 3.20mm
AK5DBF1-125.0000	Abracon	XO (Standard)	-40℃ ~ 85℃	LVDS	2.5V	±25ppm	5.00mm x 3.20mm
AK5DBF1-125.0000T2	Abracon	XO (Standard)	-40℃ ~ 85℃	LVDS	2.5V	±25ppm	5.00mm x 3.20mm
AK5DBF1-148.5000	Abracon	XO (Standard)	-40℃ ~ 85℃	LVDS	2.5V	±25ppm	5.00mm x 3.20mm
AK5DBF1-148.5000T2	Abracon	XO (Standard)	-40℃ ~ 85℃	LVDS	2.5V	±25ppm	5.00mm x 3.20mm
AK5DBF1-156.2500	Abracon	XO (Standard)	-40℃ ~ 85℃	LVDS	2.5V	±25ppm	5.00mm x 3.20mm
AK5DBF1-156.2500T2	Abracon	XO (Standard)	-40℃ ~ 85℃	LVDS	2.5V	±25ppm	5.00mm x 3.20mm
AK5DBF1-200.0000	Abracon	XO (Standard)	-40℃ ~ 85℃	LVDS	2.5V	±25ppm	5.00mm x 3.20mm
AK5DBF1-200.0000T2	Abracon	XO (Standard)	-40℃ ~ 85℃	LVDS	2.5V	±25ppm	5.00mm x 3.20mm
AK5DCF1-100.0000	Abracon	XO (Standard)	-40℃ ~ 85℃	LVDS	1.8V	±25ppm	5.00mm x 3.20mm
AK5DCF1-100.0000T2	Abracon	XO (Standard)	-40℃ ~ 85℃	LVDS	1.8V	±25ppm	5.00mm x 3.20mm
AK5DCF1-122.8800	Abracon	XO (Standard)	-40℃ ~ 85℃	LVDS	1.8V	±25ppm	5.00mm x 3.20mm
AK5DCF1-122.8800T2	Abracon	XO (Standard)	-40℃ ~ 85℃	LVDS	1.8V	±25ppm	5.00mm x 3.20mm
AK5DCF1-125.0000	Abracon	XO (Standard)	-40℃ ~ 85℃	LVDS	1.8V	±25ppm	5.00mm x 3.20mm
AK5DCF1-125.0000T2	Abracon	XO (Standard)	-40℃ ~ 85℃	LVDS	1.8V	±25ppm	5.00mm x 3.20mm
AK5HAF1-100.0000	Abracon	XO (Standard)	-40℃ ~ 85℃	HCSL	3.3V	±25ppm	5.00mm x 3.20mm
AK5HAF1-100.0000T2	Abracon	XO (Standard)	-40℃ ~ 85℃	HCSL	3.3V	±25ppm	5.00mm x 3.20mm
AK5HAF1-122.8800	Abracon	XO (Standard)	-40℃ ~ 85℃	HCSL	3.3V	±25ppm	5.00mm x 3.20mm
AK5HAF1-122.8800T2	Abracon	XO (Standard)	-40℃ ~ 85℃	HCSL	3.3V	±25ppm	5.00mm x 3.20mm
AK5HAF1-125.0000	Abracon	XO (Standard)	-40℃ ~ 85℃	HCSL	3.3V	±25ppm	5.00mm x 3.20mm
AK5HAF1-125.0000T2	Abracon	XO (Standard)	-40℃ ~ 85℃	HCSL	3.3V	±25ppm	5.00mm x 3.20mm
AK5HAF1-148.5000	Abracon	XO (Standard)	-40℃ ~ 85℃	HCSL	3.3V	±25ppm	5.00mm x 3.20mm
AK5HCF1-122.8800	Abracon	XO (Standard)	-40°C ~ 85°C	HCSL	1.8V	±25ppm	5.00mm x 3.20mm
AK5HCF1-122.8800T2	Abracon	XO (Standard)	-40°C ~ 85°C	HCSL	1.8V	±25ppm	5.00mm x 3.20mm
AK5HCF1-125.0000	Abracon	XO (Standard)	-40°C ~ 85°C	HCSL	1.8V	±25ppm	5.00mm x 3.20mm
AK5HCF1-125.0000T2	Abracon	XO (Standard)	-40°C ~ 85°C	HCSL	1.8V	±25ppm	5.00mm x 3.20mm
AK5PAF1-100.0000	Abracon	XO (Standard)	-40°C ~ 85°C	LVPECL	3.3V	±25ppm	5.00mm x 3.20mm
AK5PAF1-100.0000T2	Abracon	XO (Standard)	-40°C ~ 85°C	LVPECL	3.3V	±25ppm	5.00mm x 3.20mm
AK5PAF1-122.8800	Abracon	XO (Standard)	-40°C ~ 85°C	LVPECL	3.3V	±25ppm	5.00mm x 3.20mm
AK5PAF1-122.8800T2	Abracon	XO (Standard)	-40°C ~ 85°C	LVPECL	3.3V	±25ppm	5.00mm x 3.20mm
AK5PAF1-125.0000	Abracon	XO (Standard)	-40°C ~ 85°C	LVPECL	3.3V	±25ppm	5.00mm x 3.20mm
AK5PAF1-125.0000T2	Abracon	XO (Standard)	-40°C ~ 85°C	LVPECL	3.3V	±25ppm	5.00mm x 3.20mm
AK5PAF1-148.5000	Abracon	XO (Standard)	-40°C ~ 85°C	LVPECL	3.3V	±25ppm	5.00mm x 3.20mm
AK5PAF1-148.5000T2	Abracon	XO (Standard)	-40°C ~ 85°C	LVPECL	3.3V	±25ppm	5.00mm x 3.20mm

美國艾博康Abracon晶振,差分晶振,有源晶體振蕩器
