     陶瓷諧振器和陶瓷濾波器都是壓電陶瓷元器件，二者很多產品從外表看上去非常相似，若是對它們不夠了解會很容易弄混淆。最近有個客戶就有問到這方面的問題，而有些陶瓷諧振器和陶瓷濾波器確實不好區分，特別是客戶本身對諧振器和濾波器不了解的情況下。像ZTT系列陶瓷諧振器和LT10.7系列陶瓷濾波器，CRB455E諧振器和SFU455B濾波器。很多第一次接觸它們的客戶基本上都很難分清楚。在這里小編簡單介紹下陶瓷諧振器和陶瓷濾波器二者的區別。
     陶瓷諧振器和陶瓷濾波器二者都是壓電陶瓷材料采用壓電陶瓷技術工藝制作而成的陶瓷元器件，然而它們的工作原理和應用領域卻不盡相同。
     陶瓷諧振器是一種壓電陶瓷元件，它又叫壓電陶瓷晶振，它類似于石英晶體，既可以把電能轉換為機械能，也可以把機械能轉換為電能。當外加的交流電場的頻率和諧振器的諧振頻率發生共振時，電能和機械能的轉換會發生在諧振器的諧振頻率上，具有對激勵信號頻率十分敏感的突出特點，由于需與各種IC搭配應用，所以諧振器的起動振蕩與諧振是根據不同的IC搭配而設計的。德利特陶瓷諧振器規格齊全，溫度范圍在 -20°C 至 +80°C，符合工業電氣的要求，起動容易、諧振穩定的特性，并因溫度及老化的變化量小之特性，受到無線通訊市場的好評。

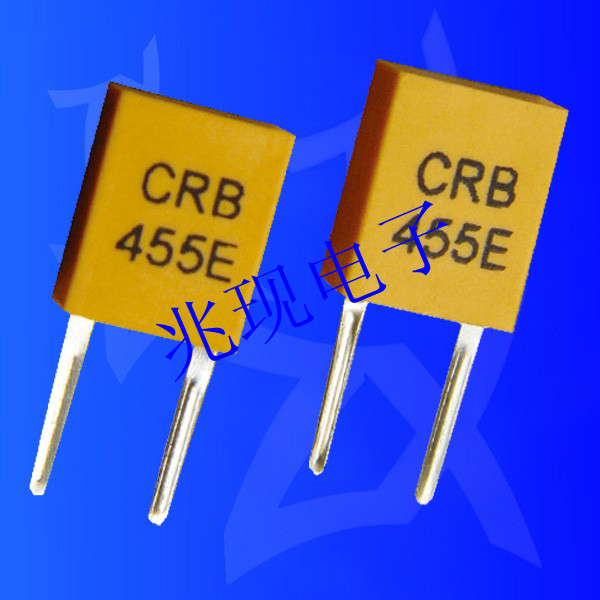

     我們將陶瓷諧振器根據引腳方式可分為貼片型諧振器與直插型諧振器。壓電陶瓷諧振器應用頻率范圍很廣，既有低頻千赫陶瓷諧振器系列，也有中頻和高頻兆赫茲系列。如CRB455E諧振器的頻率為455KHZ，而CRB1.2M諧振器的頻率達到了1.2MHZ的兆赫茲范圍。由于陶瓷諧振器需與各種IC搭配應用，所以起動振蕩是根據不同的IC搭配而設計的。常用IC有1/6CD4069UBEX2和TC74HCUO4P系列。在大多數微處理器設備應用中，陶瓷諧振器常作為計時元件。越來越多的電子產品及通訊設備的應用將使用陶瓷諧振器，因?yàn)樗姆€(wěn)定性高、不用調整、小型尺寸和低價位。典型應用包括電話機、電視機、錄像機、家電遙控器、玩具、汽車電子設備、照相機，通訊設備、電腦周邊等數碼產品等。
     陶瓷濾波器是一種具有高性能，新的小型集成濾波器。它是由數個1/4波長型諧振器縱向多級串聯或并聯的梯形線路構成。陶瓷濾波器主要是在電路中起到濾波的作用，它具有插入損耗小、耐功率性好、帶寬窄、抗干擾性能良好的特點。主要用于射頻前端和中頻，滿足于多模、多頻段的移動終端的雙工器或多工器。由于通訊網絡的逐漸成熟和數據傳輸率的快速進展，無線電波干擾已經逐漸造成嚴重的通訊沖突。因此，高選擇性、寬通帶濾波器的需求正日益增加。兆現電子結合先進的壓電技術，使壓電陶瓷晶振規模量產化，能提供性能穩定、體積小、質量輕、價格低、高品質因子的壓電陶瓷元器件產品。兆現電子生產的陶瓷濾波器被廣泛應用于電視機、錄像機、汽車收音機、雙向通信、音響系統等各種通訊及消費性電子產品中作選頻元件。是目前電子、電器、資訊產品領域使用量最大，信賴度高的壓電陶瓷元器件生產商。
     上面我們從根本上了解了陶瓷諧振器和陶瓷濾波器的區別，那我們?cè)撊绾稳^(qū)分陶瓷諧振器和陶瓷濾波器呢？我們可以采用一般區分晶振的方法來對二者進行區分開來。首先，我們可以從它們表面的印字來看，不同的晶振一般來說它們表面的印字是不一樣的，例如CRB455E諧振器的印字便是CRB455E，而SFU455B的印字為SFU455B，這樣就很容易區分開了，其次，若是遇上中性印字的晶振，我們可以根據它們的外觀特點、尺寸、腳位等來區分，如CRB455E是兩個腳，而SFU455B卻是三個引腳，熟悉了的人很容易就能將它們區分開。一般情況下，通常使用這兩種方法，我們就能很容易區分陶瓷諧振器和陶瓷濾波器了。
