溫補晶振又叫作溫度補償晶體振蕩器,英文是Temperature Compensate X'tal (crystal) Oscillator,簡稱TCXO.它采用電阻網絡對晶體頻率溫度穩定性進行模擬補償, 產品設計高端, 生產工藝簡單, 自動化檢測.本產品具有高可靠性,體積小,重量輕,功耗小,相位噪聲低,開機穩定快等特點.

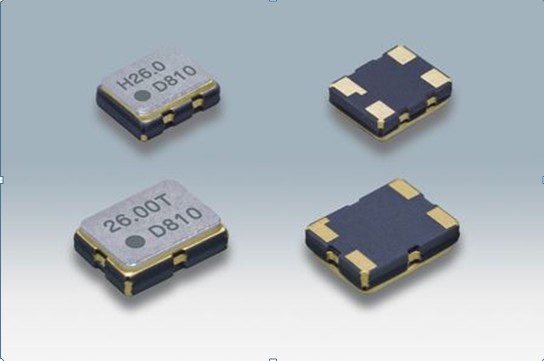

一般常見的封裝尺寸為5032和3225尺寸的貼片式晶振,此類產品負載能力強,精度高,常應用于3G等高端通訊設備或精密儀器儀表方面.

溫補晶振(TCXO晶體振蕩器)產品的特點有一下幾點:

1.外形封裝以最具代表性的DIP14封裝為主

2.正常工作電流可達2mA

3.工作溫度范圍內穩定度可達0.28ppm

4.可在-50℃～+85℃范圍內穩定工作

5.單邊帶噪聲可達-150dBc/Hz @10kHz

6.主要參數符合國家數字網進網要求

適用于各種數字通信設備,頻率計量?jī)x表作為高穩定度的時基信號源使用, 如用于3G,LTE等新一代移動通信網絡設備,數字程控交換機,接入網設備, 各種SDH,PDH等同步傳輸設備,GSM,CDMA等移動交換設備的同步信號.也用于各種頻率計等測試設備作為頻率標準信號.

溫補晶振的研制生產以日本大真空(KDS)公司最為顯著,KDS公司所生產的DSB221SCL,為目前全球溫補振蕩器(TCXO)中體積最小的,而且具有高穩定度,高性能的特點,這款料通常應用到衛星,雷達,通訊系統等高端設備中.

然而KDS公司并不滿足于現狀,又在溫補晶振的基礎上研發的壓控溫補振蕩器(英文Voltage controlled temperature Compensated X'tal (crystal) Oscillator,簡稱VC-TCXO),在擁有對晶體溫度穩定性進行模擬補償?shù)那疤嵯峦瑫r(shí)具有輸出頻率和輸入控制電壓的特性.壓控溫補振蕩器(VC-TCXO)是集中表現了頻率的高穩定度,調頻范圍寬,線性度優,相位噪聲低等特點.該產品主要用于移動終端設備,基站,衛星通信,航空,電信等.
至今溫補晶體振蕩器仍然在往小型化發展,相信溫補晶振將會實現更大的奇跡.
