首頁歐美晶振 Abracon晶振Abracon晶振,貼片晶振,ABS13晶振,ABS13-32.768KHZ-T

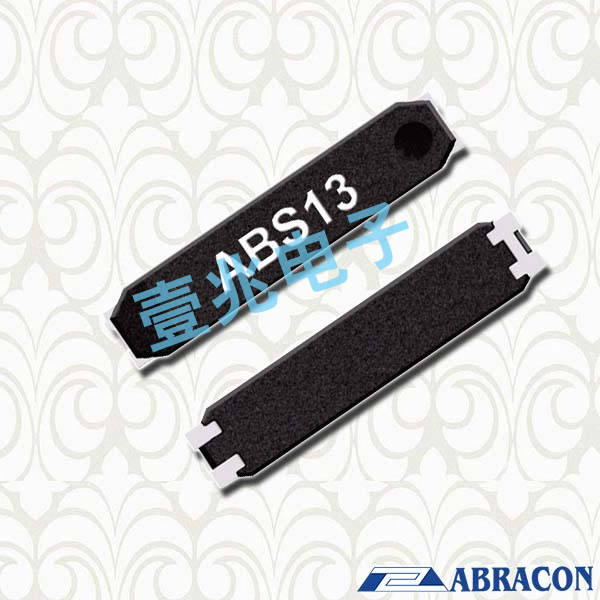

Abracon晶振,貼片晶振,ABS13晶振,ABS13-32.768KHZ-T

產品型號：78493205
頻率：32.768KHZ
尺寸：6.9*1.4mm
產品介紹：貼片表晶32.768K系列具有超小型,薄型,“ABS13-32.768KHZ-T”質地輕的表面貼片音叉型石英晶體諧振器,晶振產品本身具備優良的耐熱性,耐環境特性,在辦公自動化,家電領...

Abracon晶振公司的產品是COTS - 商業現貨產品; “ABS13-32.768KHZ-T”適用于商業,工業和指定的自動化應用. Abracon的產品不是專為軍事,航空,航空航天,生命依賴醫療應用或任何需要高可靠性的應用而設計的.ABRACON旗艦ABLNO系列提供超低相位噪聲固定時鐘或電壓控制晶體振蕩器(VCXO)解決方案標準尺寸為9x14mm.同超過12 kHz的37fs典型RMS抖動20MHz帶寬@ 100MHz載波,ABLNO是性能驅動的理想選擇通訊,射頻,無線回程,和儀器應用.

較低的CL和較低的ESR提高了回路的運行增益裕度,確保了所有變量的持續振蕩,包括偏差,負載,溫度和時間變化. “ABS13-32.768KHZ-T”Gm_critical是石英晶振必須實現的關鍵跨導值,以保持在環路運行的安全區域.不符合gm_critical的晶體與Pierce振蕩器不匹配,并可能導致與啟動相關的長期可靠性問題.由于給定的Pierce振蕩器的功耗降低gm和gm_crictical,部署在物聯網和可穿戴應用中的節能設計最有可能發生故障.進行PAS測試可降低風險并提高系統的可靠性.

Abracon晶振,貼片晶振,ABS13晶振，“ABS13-32.768KHZ-T”小體積SMD時鐘晶體諧振器,是貼片音叉晶體,千赫頻率元件,應用于時鐘模塊,智能手機,全球定位系統,因產品本身體積小,SMD編帶型,可應用于高性能自動貼片焊接,被廣泛應用到各種小巧的便攜式消費電子數碼時間產品,環保性能符合ROHS/無鉛標準.

貼片晶振晶片邊緣處理技術:貼片晶振是晶片通過滾筒倒邊,主要是為了去除石英晶體諧振器晶片的邊緣效應,在實際操作中機器運動方式設計、滾筒的曲率半徑、滾筒的長短、使用的研磨砂的型號、多少、填充物種類及多少等各項設計必須合理,有一項不完善都會使晶振晶片的邊緣效應不能去除,而石英晶振晶片的諧振電阻過大,用在電路中Q值過小,從而電路不能振動或振動了不穩定.ABS13晶振,ABS13-32.768KHZ-T晶振,陶瓷殼音叉晶體

晶振規格參數	ABS13晶振
頻率范圍	32.768KHZ
頻率穩定度公差	±25ppm
工作溫度范圍	-40 °C ~ +85 °C
等效串聯電阻	See ESR Table
負載電容	12.5 pF
激勵功率	1 µW
老化@ + 25°C	±3 ppm/yr
絕緣電阻(@直流100 v)	500 Ohms @ DC 100V
儲存溫度范圍	-55°C to +125°C

存儲事項

(1) 在更高或更低溫度或高濕度環境下長時間保存進口貼片晶振產品時,“ABS13-32.768KHZ-T”會影響頻率穩定性或焊接性.請?jiān)谡囟群蜐穸拳h(huán)境下保存這些晶體產品,并在開封后盡可能進行安裝,以免長期儲藏.正常溫度和濕度: 溫度:+15°C 至 +35°C,濕度 25 % RH 至 85 % RH(請參閱“測試點JIS C 60068-1 / IEC 60068-1的標準條件”章節內容).

(2) 請仔細處理石英晶振內外盒與卷帶.外部壓力會導致卷帶受到損壞.Abracon晶振,貼片晶振,ABS13晶振

耐焊性

加熱包裝材料至+150°C以上會破壞產品特性或損害諧振器.如需在+150°C以上焊接晶體產品,建議使用SMD晶體.在下列回流條件下,對晶體產品甚至SMD晶振使用更高溫度,會破壞產品特性.建議使用下列配置情況的回流條件.安裝這些產品之前,應檢查焊接溫度和時間.同時,在安裝條件更改的情況下,請?jiān)俅芜M(jìn)行檢查.如果需要焊接的晶體產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息.ABS13晶振,ABS13-32.768KHZ-T晶振,陶瓷殼音叉晶體

Abracon晶振集團實施創新戰略,提高自主創新能力,“ABS13-32.768KHZ-T”確保公司可持續發展.實施節約戰略,提高建設節約環保型企業能力,確保實現節能環保規劃目標.致力于環境保護,包括預防污染.在石英貼片晶振晶體產品的規劃到制造、運行維修等整個過程中,努力提供環保型的產品和服務.Abracon晶振,貼片晶振,ABS13晶振

在業務活動中,努力節約資源并節省能源,致力于減少32.768K小體積貼片晶振生產的廢棄物和再生資源的回收利用.在積極公開有關環境的信息的同時,通過支持環保活動,廣泛地為社會作貢獻.致力于保護生物多樣性和可持續利用.切實運行環境管理系統PDmCA(Plan-Do-multiple Check-Act),努力提高環境性能,不斷改善運用系統.ABS13晶振,ABS13-32.768KHZ-T晶振,陶瓷殼音叉晶體

Abracon晶振,貼片晶振,石英晶體振蕩器在“制造、使用、有效利用、再利用”這樣一個無源KHZ石英諧振器產品生命周期中,努力創造豐富的價值,給社會帶來溫馨和安寧,感動和驚喜,同時為減少環境影響,努力做好“防止地球變暖、有效利用資源、對化學物質進行管理”,實現與地球的和諧相處.
